centrifuga ca10inox

CA10-AIR

POVPRAŠEVANJE & CENIKNazaj na IZDELKICA80-AIRCA100-AIR


Avtomatska centrifuga je namenjena za odcejanje in sušenje obdelovancev iz galvanske linije in vključena v linijo predstavlja samostojno tehnološko enoto ter zaključek galvanskega procesa.
Sušenje poteka v bobnu (košari) katero z obdelovanci vložimo v centrifugo in jo po končanem sušenju zopet dvignemi iz centrifuge.Za manipulacijo košare uporabljamo ročno vodeno električno dvigalo, ki je
pritrjeno nad centrifugo in je krožno horizontalno pomično.



TEHNIČNI PODATKI

Perforacija košare:     1,2,3,4,5... mm
Enkratno polneneje:   MAX 10kg
Material okvirja:    kislinsko-odporna INOX pločevina
Pogon:              1,5 kW ,3X400V, 50 Hz SIEMENS
Krmilje:   frekvenčni regulator MITSUBISHI s konzolo ser.-540
Gretje :                 INFRA - 2-3 kW ETA
Nastavljivost obratov:  0-950 obr/min (linearno z
                                       potenciometrom)
Hlajenje:                   radialno puhalo 0.4 kW , EFEPIZETTA
Zaklepanje:              elektro mehansko 8V / 30W
ZAŠČITE:     tokovna, proti udaru el.toka,preobremenitev,
                   mehanska za odpiranje pokrova
Komande na omari: glavno stikalo, vklop s ključavnico,
                                   STOP v sili,program vklop, program izklop,
                                   potenciometer hitrosti,odprtina za
                                   display obratov,hladno obratovanje,
                                   vroče   obratovanje
Komande v omari: nastavitev obratovalnega časa
                                od 8 sek do 3600 sek potenciometersko
                                progransko nastavitev zagona zaviranja
                                preko konzole z displayem
Indikatorji na omari: obratovanje, ustavitev / prisotna napetost
Na centrifugi:            izklop v SILI, stikalo odpirala,kukalo fi 120,
                                   odtok , glavni energetski konektor

DELOVANJE:

Po napolnitvi izdelkov v košaro in vstavitvi košare v sedež se zapre pokrov.Ob pritisku imeke PROGRAM START se centrifuga avtomatsko zaklene in zažene počasni zagon, prisilno gretje po prednastavljenem programu nato po preteku obratovalnega časa preide v fazo zaustavljanja in se po popolni ustavitvi avtomatsko pokrov odklene predhodno pa se ohlaja grelna patrona skupaj z izdelki. Proces je popolnooma avtomatski.


Kot dodatna alternativa odpiranja pokrova pa je izvedeno tudi avtomatsko odpiranje pokrova centrifuge preko pnevmatskega krmiljenja.


Odpiranje z ključavnico je poenostavljeno
in na novo oblikovano.




Dostop in zamenjava grelcev je izredno enostavna saj celoten
postopek ne traja več kot 10 minut.Enostaven je tudi dostop do
puhala in energetske razvodne omare.








sedež košare je na novo
oblikovan in dimenzioniran





vstavljanje košare je enostavno




ČELNA STRAN  GLAVNE KRMILNE OMARE

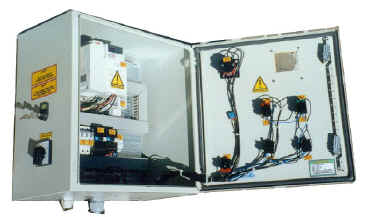

NOTRANJOST GLAVNE KRMILNE OMARE

Elektro krmilna omara
je izdelana zelo pregledno tako da z upravljanjem in kontrolo parametrov ni težav. Frekvenčni krmilnik je predprogramiran tako, da se nastavlja v elektroomari samo obratovalni čas sušenja. Nastavitev obratov oziroma hitrost  obratov se nastavlja na čelni strani elektroomarice.Nastavitev zagonske krivulje je programirana, prav tako zaviralna krivulja. Nastavlja se v programu krmilnika in je prtedhodno nastavljena Zagon naprave se lahko izvede samo preko glavne električne ključavnice. Ob normalnem obratovanju se tako samo pritisne PROGRAM START, vse ostalo naprava opravi sama. Tudi za varnost je vestno poskrbljeno, tako na napravi kakor tudi na krmilni omari.Ves čas obratovanja pa je tudi na displayu prikazovana trenutna hitrost in stanje bobna.




Nova izvedba je izdelana tako da je ob strani centrifuge prigrajen GLAVNI ENERGETSKI KONEKTOR, ki je  edina energetsko močnostna in signalna povezava med napravo in krmilno omaro.Priklop je tako izredno poenostavljen.

                           Izboljšano in povečana  je tudi  odprtina za opazovanje.
